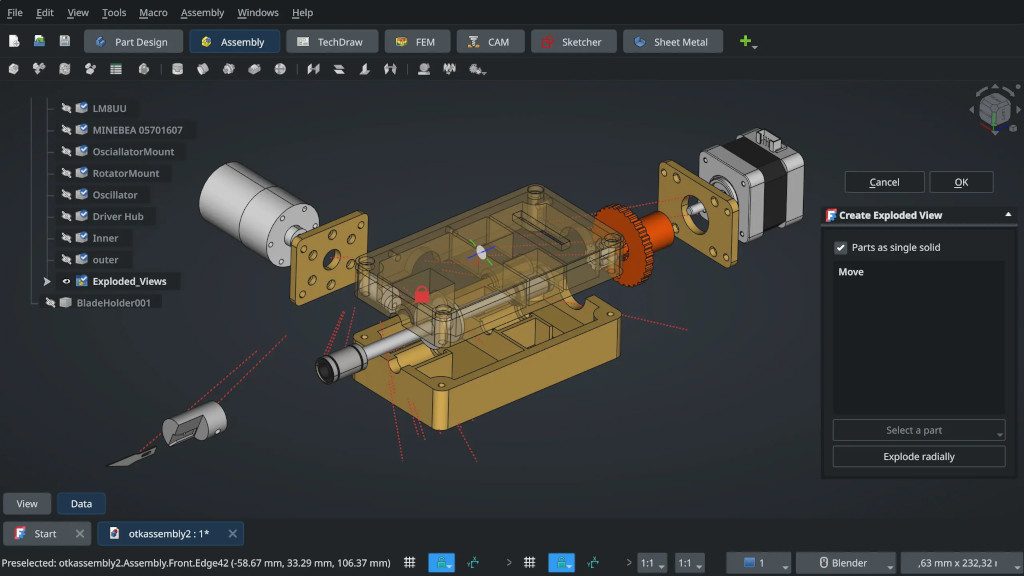

CAD Drafting

▒ 설계 자동화 - 성능측정 개요

설계 자동화 작업은 실질적으로 해당 산업계에 종사하는 전문가의 툴이라는 인식이 강합니다. 프로그램에 따라 특화된 분야가 있거나 모든 영역을 아우르는 범용성을 갖춰 사용자 층이 나뉘며, 숙련도가 작업 속도와 결과물의 품질에 큰 영향을 미치는만큼 사용자마다 버전 파편화가 큰 분야이기도 합니다. 앞서 언급된 숙련도 이슈가 중요한 문제인 만큼 프로그램 업데이트에 따른 변화 역시 보수적인 편입니다.

▒ Cadalyst C2015 5.5b - 오토캐드 테스트

2D 도면 설계의 기본으로 불리는 프로그램입니다. 한 때 건축, 금형, 전기 등등 온갖 설계 기반 산업의 필수 요소로 꼽혔지만, 점점 더 편리하고 직관적인 3D 기반 CAD 들이 늘어나면서 위세가 과거만 하지는 않습니다.

오랜 시간 사용된 프로그램인만큼 여전히 널리 사용되고 있지만, 최근에는 건축설계 같은 특정 산업에 특화된 기능을 갖춘 새로운 2D CAD 프로그램들이 기회를 노리고 있는 모양입니다. 물론 오토데스크 역시 이러한 상황을 감안해 특정 산업계 기능이 강조된 전문화 툴셋을 제공하며 변화를 꾀하고 있습니다.

Cadalyst C2015 v5.5b 벤치마크 종목 중 CPU Index 테스트 결과를 활용하며, Autodesk AutoCAD 버전은 그래프를 터치하거나 마우스 커서를 올리면 나타나는 툴팁 정보에 표시됩니다.

Cadalyst Systems Benchmark는 미국 Longitude Media의 캐드 정보 전문 웹사이트 cadalyst.com에서 배포하는 AutoCAD용 벤치마크 플러그인 입니다. 3D 그래픽, 2D 그래픽, 저장장치, CPU로 구성된 4개 영역의 성능을 측정해 총점(Total Index)과 4개의 서브 스코어(Sub Index)로 제공합니다. INDEX.DR 퍼포먼스 미터의 AutoCAD 성능측정 결과는 CPU Index 값을 기록합니다.
AutoCAD 측정자료는 Cadalyst 저작권에 의해 상업적인 용도로 사용이 제한되어 있습니다. 테스트 결과는 개인적인 참고자료 용도로만 사용되어야 하며, 모든 형태의 데이터 사본 및 온라인 공개는 허용되지 않습니다.
참고 - https://info.cadalyst.com/cad-benchmark-test

▒ Inventor Bench - 인벤터 테스트

인벤터는 같은 오토데스크 계열인 오토캐드와의 호환성이 높다는 점도 있겠지만, 2016 시리즈부터 도입된 AnyCAD 라는 반칙에 가까운 기능으로 3D CAD 시장에서 상당한 점유율을 확보하는데 성공했습니다.

3D CAD 결과물은 호환성이 좋지 않아 STEP 이나 IGES 같은 표준규격으로 공유되었는데, 주요 속성값들이 없는 완성된 객체로만 부를 수 있어 제약이 많았습니다. 그러나 AnyCAD 기능이 도입된 인벤터는 타사의 작업 파일들도 그대로 읽어들일 수 있고 속성값들도 유지되어 극적으로 향상된 생산성을 자랑합니다.

Inventor Bench 벤치마크 종목 중 Drawing Test 테스트 결과를 활용하며, Autodesk Inventor 버전은 그래프를 터치하거나 마우스 커서를 올리면 나타나는 툴팁 정보에 표시됩니다.

Inventor Bench는 남아프리카 공화국의 마이크로그래픽스(mgfx)가 개발, 배포하는 벤치마크 프로그램입니다. 벤치마크를 실행하면 사전 예약된 작업들을 실시하여 CPU, VGA 및 저장장치에 영향을 받는 성능을 측정합니다. 결과는 총점(IPI, Inventor PC Index)과 4개 분야의 개별 점수(Modeling, Graphics, Drawing, HDD)가 제공됩니다. INDEX.DR 퍼포먼스 미터의 Inventor 성능측정 결과는 Drawing Test 값을 기록합니다.

참고 - https://apps.autodesk.com/INVNTOR/en/Detail/Index?id=3667345248776204460

▒ SPECviewperf 13 - 다쏘 카티아 테스트

카티아는 프랑스의 항공 우주산업을 위해 개발된 설계 및 수명관리를 위한 종합 솔루션입니다. 단순 설계 뿐만 아니라 가상으로 구동하는 시뮬레이션 작업과 그에 따른 파트별 피로강도를 해석해 기대수명을 추측하고 보강하는 등, 일반적인 설계 프로그램으로만 치부하기에는 규모가 큰 엔터프라이즈급 PLM 솔루션입니다.

규모에 걸맞게 배워야 할 부분도 많아, 주 사용층도 개인이나 중소기업이 아니라 비행기나 자동차 연구개발 전문 인력을 갖춘 대기업 또는 지원 대학에서 사용되는 경우가 대부분입니다.

SPECviewperf 13 벤치마크 종목 중 catia-05 테스트 결과를 활용하며, Dassault CATIA V6 R2012 프로그램으로 제작된 Viewset을 렌더링합니다.

약 5.1만 개에서 21만 개의 버텍스를 가진 모델들을 활용한 뷰셋을 표시합니다. Wireframe, Anti-Aliasing, Shaded, Shaded with edges, Depth of field 및 Ambient Occlusion을 포함하여 Dassault Systèmes CATIA V6 R2012 프로그램에서 지원하는 다양한 렌더링 모드가 포함됩니다.

참고 - http://spec.org/gwpg/gpc.static/catia-05.html

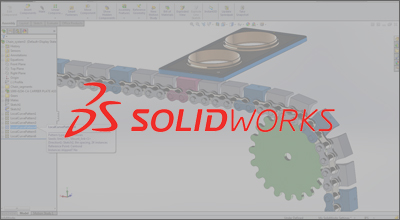

▒ SPECviewperf 13 - 다쏘 솔리드웍스 테스트

솔리드웍스는 카티아를 개발한 다쏘에서 취급하는 또 다른 3D CAD 프로그램으로, 엔터프라이즈급 연구개발을 목적으로 제작되어 복잡하고 어려운 카티아와 달리 쉽고 직관적인 사용법을 추구하는 방향성을 제시합니다.

카티아의 1/4 수준의 저렴한 비용으로 영구 라이센스 취득이 가능하기 때문에 높은 사용성을 바탕으로 기계설비 및 전기, 건축, 의료기기에 이르기까지 다양한 산업계에서 쓰이고 있으며, 국내에서도 제품 디자인부터 생산까지 가능한 역량을 갖춘 중소기업에서 사용하기도 합니다.

SPECviewperf 13 벤치마크 종목 중 sw-04 테스트 결과를 활용하며, Dassault SolidWorks 2013 SP1 프로그램으로 제작된 Viewset을 렌더링합니다.

약 2.1만 개에서 21만 개의 버텍스를 가진 모델들을 활용한 뷰셋을 표시합니다. Shaded 모드, Shaded with edges, Ambient Occlusion, Shaders 및 Environment maps 를 포함하여 Dassault Systèmes SolidWorks 2013 SP1 프로그램에서 지원하는 수 많은 렌더링 모드가 포함됩니다.

참고 - http://spec.org/gwpg/gpc.static/sw-04.html
